Software IRTIMfire

Son muchas las infraestructuras susceptibles de sufrir un incendio, con las terribles consecuencias que ello conlleva. Un sistema de detección temprana de incendios basado en termografía infrarroja es la mejor opción para detectar puntos calientes en una fase muy temprana, antes de que estos se materialicen en un incendio.
El Software IRTIMfire es un sistema eficaz para la detección temprana de incendios que te ayudará a evitar paradas de producción no programadas y las pérdidas económicas asociadas. Además, te puede proporcionar importantes bonificaciones en la prima del seguro, entre otros beneficios

El primer semestre de 2022 se salda con graves incendios en la industria, 7 incendios diarios, algunos de ellos de gran virulencia. La cifra que confirma esta gravedad se deriva de su coste, y aquí la industria alcanza el 37 % de los costes totales del seguro.

Tecnifuego, Asociación Española de Sociedades de Protección contra Incendios

IRTIMfire, adelántate a la aparición del fuego

El Software IRTIMfire es un sistema inteligente basado en termografía infrarroja que detecta los indicios de un posible incendio en una fase muy temprana.

IRTIMfire permite actuar antes de la aparición de humo o llamas con un alto margen de maniobra, al contrario de otros sistemas que detectan los incendios cuando ya han empezado.

El Software es un completo sistema compuesto por una unidad de control con cámaras termográficas y visibles de alta sensibilidad que detecta variaciones de temperatura en tiempo real.

El sistema monitoriza 24/7 las instalaciones y detecta automáticamente cualquier indicio de incendio, emitiendo avisos, alarmas y/o activando los sistemas de extinción.

Evolucion de las fases del fuego

Aplicaciones en la industria

IRTIMfire es la herramienta ideal para las empresas u organizaciones que manipulen o almacenen producto o material que pueda suponer una carga de fuego importante. El sistema monitoriza 24/7 las instalaciones y detecta automáticamente cualquier indicio de incendio, emitiendo avisos y alarmas, y evitando que se produzca un conato.

La combinación de cámaras termográficas de última generación junto con los algoritmos exclusivos del IRTIMfire detectan de manera rápida y fiable puntos calientes, descartando falsos positivos.

Plantas de tratamiento de residuos/reciclaje

Almacenaje de neumáticos

Baterías eléctricas

Almacenes industriales

Procesamiento de madera

Lavanderías industriales

Otros sectores

Vertederos, sector de la pulpa de celulosa y el papel, combustibles derivados de residuos, almacenes de baterías ion-litio, industria del cemento, puertos, aeropuertos y áreas extensas, entornos con riesgo eléctrico, estaciones de carga, almacenamiento de carbón, industría química y producción de petróleo, instalaciones de gestión de residuos/reciclaje, procesamiento de madera, almacenamiento de fertilizantes, túneles de carretera, cintas transportadoras, entornos peligrosos (sustancias inflamables, zonas clasificadas ATEX), etc.

Prestaciones del software IRTIMfire

El software IRTIMfire ofrece la máxima cobertura de sus instalaciones interiores y exteriores con una alta fiabilidad y precisión de medida. El sistema dispone de una interfaz intuitiva, con un sistema flexible y escalable que permite ampliar el número de cámaras y zonas a proteger en cualquier momento. Con el sistema IRTIMfire tendrá un gran detalle de las zonas protegidas y, además, identifica elementos que pueden generar falsos positivos.

Beneficios de IRTIMfire

Irtimfire campos de aplicación

Múltiples campos de aplicación

El IRTIMfire es la solución ideal para la detección temprana de incendios en empresas de tratamiento de residuos (RSU, metales, plásticos, neumáticos, papel, etc.), transformación y almacenaje de materias primas (madera, biomasa, grano, carbón, fertilizantes, etc.), lavanderías industriales e industrias petroquímicas.

Irtimfire detección fiable de puntos calientes

Detección fiable de puntos calientes

La combinación de cámaras termográficas de última generación junto con los algoritmos exclusivos del IRTIMfire detectan de manera rápida y fiable puntos calientes, descartando falsos positivos.

Irtimfire integracion con tecnologias

Integración de tecnologías de detección

El IRTIMfire permite la integración de otras tecnologías de detección existentes o de nueva instalación, como detectores de humo, para cubrir todas las etapas de la evolución de un incendio.

Irtimfire comunicacion

Comunicación de incidencias y actuación

El IRTIMfire comunica instantáneamente las incidencias a los destinatarios designados para una rápida actuación sobre el foco de incendio: Llamada de voz automática, SMS, correo electrónico, app dashboard, notificaciones push o activación de salidas digitales para activación de alarmas sonoras, comunicación con sistemas PCI o activación de sistemas de extinción.

Irtimfire escalabilidad

Escalabilidad

El IRTIMfire es un sistema modular que permite aumentar el número de cámaras en cualquier momento. El sistema permite instalar hasta 64 cámaras termográficas.

Irtimfire IIot

Iiot - IRTIMcloud

El IRTIMcloud está diseñado para cumplir con las expectativas de la industria 4.0. Aprovechando la conectividad de los sensores (IIoT) y el procesamiento de datos en la nube, recoge y analiza en tiempo real la información de todos los centros de trabajo para que se pueda supervisar desde cualquier lugar con un PC, tableta o smartphone.

IRTIMfire mantenimiento

Fácil instalación, configuración y mantenimiento

El sistema IRTIMfire únicamente requiere de la conexión de las cámaras a la unidad de control mediante cable ethernet PoE (versión local) o a una red Wifi (versión en la nube) para su funcionamiento, minimizando los requerimientos de hardware.

IRTIMfire-24-7

Operabilidad, robustez y autodiagnóstico

Las cámaras y PC utilizados en los sistemas IRTIMfire están diseñados para trabajar en los ambientes más exigentes sin interrupciones. Sin embargo, para garantizar la operabilidad 24/7, el sistema realiza autodiagnósticos periódicos en local y en remoto para comprobar que todos los elementos están funcionando correctamente y avisar inmediatamente en caso de incidencia.

Interfaz intuitiva

IRTIMfire Software Screen

IRTIMfire dispone de una interfaz fácil e intuitiva para que el operario se centre en las tareas relevantes de seguridad.

Se puede conectar uno o varios monitores para diferentes visualizaciones simultáneas (Video Wall), o para disponer de visualización básica en varias ubicaciones.

Panel de control IRTIMfire

Múltiples modos de visualización

MOSAICO

Imagen en mosaico IRTIMfire

Visión general en miniaturas de todas las cámaras activas

CARRUSEL

Imagen en carrusel IRTIMfire

Visualización en tiempo real de una zona concreta

TÉRMICA + VISIBLE

Imagen termica y visible IRTIMfire

Visualización simultánea de cámara térmica y visible

TÉRMICA + LAYOUT

Imagen termica y layout IRTIMfire

Visualización simultánea de cámara térmica y ubicación

Fácil instalación y configuración

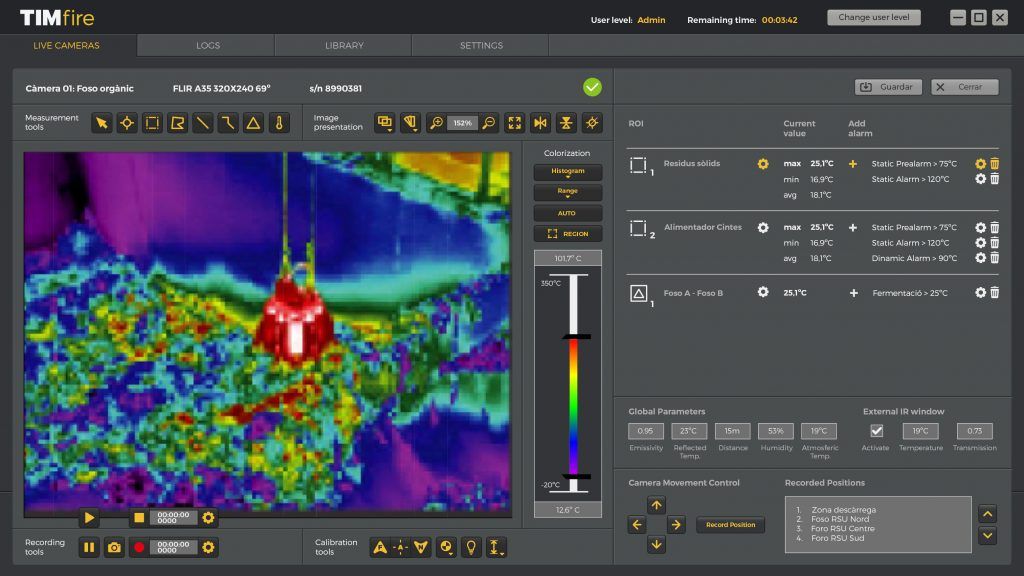

Interfaz software IRTIMfire

IRTIMfire es fácil de instalar y configurar. Una vez conectadas todas las cámaras las detecta automáticamente y se pueden configurar, gracias a su intuitiva interfaz, las zonas a proteger, las alarmas, los canales de comunicación de alarmas e incidencias, etc.

El sistema IRTIMfire únicamente requiere de la conexión de las cámaras a la unidad de control mediante cable ethernet PoE (versión local) o a una red WiFi (versión cloud) para su funcionamiento, minimizando los requerimientos de hardware.

Comunicación de alarmas e incidencias

IRTIMfire, además de la vigilancia contra incendios, realiza constantemente auto-chequeos en local y contra el Cloud para garantizar que todos los elementos del sistema están operando correctamente 24/7. Cualquier alarma de incendio o incidencia del propio sistema se puede notificar por múltiples vías:

I/O digitales: alarmas visibles/sonoras y parada de sistemas

Integración con central contra incendios

Notificación
por email

Notificación Push mediante APPs Android & IOs

Notificación
SMS

Avisos en pantalla del sistema

Conexión a Central Receptora de Alarmas

El IRTIMfire comunica instantáneamente las incidencias a los destinatarios designados para una rápida actuación sobre el foco de incendio: Llamada de voz automática, SMS, email, app dashboard, notificaciones push o activación de salidas digitales para activación de alarmas sonoras, comunicación con sistemas PCI o activación de sistemas de extinción.

Adaptabilidad

CÁMARAS COMPATIBLES

El sistema IRTIMfire es compatible con las cámaras termográficas de la serie A de TeledyneFlir y con las cámaras IRTIMcam. Además, permite la integración de otras marcas y modelos disponibles en el mercado.

Esta amplia variedad permite seleccionar la cámara mínima y necesaria para proteger cada espacio sin tener que sobredimensionar.

  • Resolución desde 250×150 hasta 640×480.
  • Ópticas desde 6º hasta 105º.
  • Combinación de diferentes marcas/modelos de cámaras en un mismo sistema

HOUSING

Para proteger la cámara y garantizar su correcto funcionamiento cuando esté operando en ambientes agresivos, es imprescindible protegerlas con el housing adecuado.

  • Protección hasta IP69K.
  • Protección ATEX ambientes explosivos.
  • Refrigeración por aire para ambientes de hasta 80ºC.
  • Refrigeración por agua para ambientes de hasta 300ºC.
  • Resistencias calefactoras para ambientes de hasta –50ºC

POSICIONADORES PAN&TILT

En función de la extensión y de la geo-metría del espacio a proteger, se puede optar por un montaje de cámaras fijas, un montaje con posicionadores Pan-Tilt o una combinación de ambos sistemas.

  • Montaje fijo. Monitorización permanente de un único plano.
  • Montaje Pan-Tilt. Barrido cíclico del del
    espacio a proteger.

Hardware adicional

CÁMARAS VISIBLES

Ventajas de la combinación cámara y software:

  • Combinación imágenes térmicas y visibles (en paralelo, fusionadas o con resalte de contornos) para una fácil y rápida identificación de elementos de la escena.
  • Detección de humo y llamas (además de la detección de puntos calientes).

MONITORES DE EXTINCIÓN

Para aquellas instalaciones dónde el tiempo de respuesta sea crítico y/o que queden desatendidas durante largos periodos de tiempo, el sistema IRTIMfi-re puede coger el control de los monitores de extinción para actuar sobre el punto caliente.

INTEGRACIÓN DE TECNOLOGÍAS DE DETECCIÓN DE INCENDIOS

En aquellos escenarios dónde además de la detección de puntos calientes, se quiera detectar otras etapas de un incendio, como el humo o las llamas, se pueden integrar en el IRTIMfire otras tecnologías de detección, como sensores de humo, calor, gases o llamas.

Así, un potencial incendio no detectado en la fase de punto caliente por estar en una zona ciega, se puede detectar en alguna de las siguientes fases de humo o llama.

Solicitar más información acerca de Proyectos de detección temprana de incendios.

Instalación local o en la nube

El IRTIMfire es una solución de hardware y software flexible que se adapta fácilmente a las necesidades específicas de cada cliente.

Ejemplo de configuración On-Premise

Configuración On-premise

Ejemplo de configuración en la nube

Configuración on cloud

Conectividad y supervisión centralizada

El IRTIMfire satisface los requisitos de la nueva industria 4.0, con su plataforma basada en la nube, la conectividad de todos los sensores (IIoT) y la fácil integración con otros sistemas.

Apliter, infografia irtim cloud
