Descripción

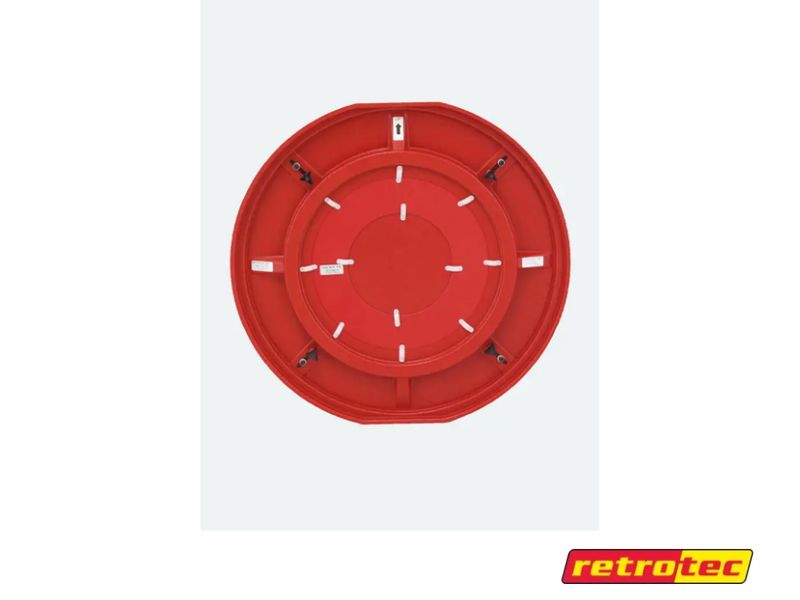

Placa de verificación en campo RETROTEC PN222 para panel modular – ventiladores 5000/6000/7000
La placa de verificación en campo RETROTEC PN222 simplifica las comprobaciones de calibración de los sistemas Blower Door de panel rígido modular, o acoplada a un conducto flexible de 24″ (61 cm). Haciendo pasar el aire del ventilador por un orificio de tamaño conocido, el técnico mide el caudal y compara los resultados para saber si el sistema funciona dentro de los parámetros correctos o necesita recalibración.
Incluye dos orificios precortados de 50 in² (322,6 cm²) y 144 in² (929 cm²). También sirve para sellar la segunda abertura de ventilador del panel cuando solo se utiliza un ventilador.
Características principales
- Para ventiladores Model 5000, 6000 y 7000 en sistemas de panel modular.
- Dos orificios precortados: 322,6 cm² y 929 cm².
- Verificación rápida de la calibración en campo.
- Montaje en panel modular o en conducto flexible de 24″ (61 cm).
- Tapa para la segunda abertura cuando se usa un solo ventilador.
Aplicaciones habituales
- Comprobación de la calibración del sistema Blower Door en obra
- Sellado de una abertura del panel modular en ensayos con un ventilador
- Procedimientos de verificación en campo de RETROTEC
Compatibilidad
Para sistemas Blower Door de panel rígido modular RETROTEC con ventiladores Model 5000, 6000 y 7000, o acoplada a un conducto flexible de 24″ (61 cm).
REF: PN222
