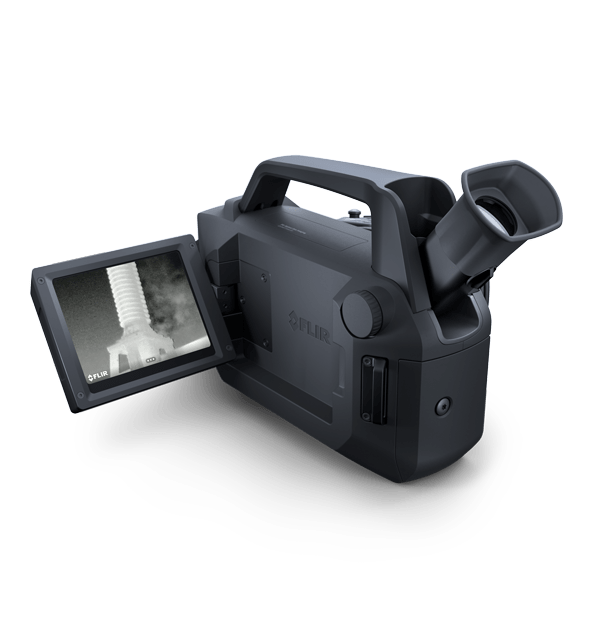

FLIR G306 Cámara para detección de fugas de refrigerante
Disponible con lente de 14,5º o 24°
La FLIR G306 es una innovadora cámara de imagen óptica de gases (OGI) que se utiliza para visualizar fugas de hexafluoruro de azufre (SF6), amoníaco (NH₃), etileno (C₂H₄) y otros gases industriales en diversos entornos. El SF6 es un potente gas de efecto invernadero con un potencial de calentamiento global más de 23000 veces superior al del C0₂ en un periodo de 100 años.
El SF6 se utiliza habitualmente en el sector de la energía eléctrica como aislante y medio de enfriamiento para subestaciones y disyuntores aislados con gas. Con la G306 portátil sin contacto, puede escanear de forma segura y eficiente las subestaciones en busca de fugas de gas peligrosas y perjudiciales para el medio ambiente sin interferir con la entrega de servicios eléctricos ni interrumpir las operaciones industriales.
VISUALIZACIÓN DE GASES SUPERIOR
La FLIR G306 mide con precisión temperaturas de -40 °C a 500 °C (de -40 °F a 932 °F) y las marcas patentadas de modo de alta sensibilidad (High-Sensitivity Mode, HSM) de FLIR (SF6) y otras fugas de gas industriales destacan con mayor claridad, al tiempo que le permiten escanear de forma eficiente miles de componentes
INTEGRACIÓN DEL SOFTWARE MEJORADA
Wi-Fi y Bluetooth® integrados en la G306, permiten conectarse a smartphones o tabletas y editar y almacenar imágenes sin esfuerzo en la nube, o transferir archivos de forma inalámbrica utilizando el servicio en la nube FLIR Ignite™ incluido
ERGONÓMICA PARA UN MANEJO CÓMODO
Trabaja e interactúa cómodamente con la G306 gracias a una pantalla táctil LCD giratoria de 10,16 cm (4 pulgadas) que permite visualizar objetivos desde cualquier dirección
ESPECIFICACIONES
- Resolución de IR
- 320 × 240 pixels (76,800 pixels)
- Paso del detector
- 30 µm
- Precisión
- ±1°C (±1.8°F) for temperature range (0°C to 100°C, 32°F to 212°F) or ±2% of reading for temperature range (>100°C, >212°F)
- Rango espectral
- 10.3 µm to 10.7 µm
GENERACIÓN DE IMÁGENES Y ÓPTICA
- Análisis de imágenes
- 10 spots, 5 boxes with max/min/average, 1 line (horizontal or vertical), measurement corrections
- Campo de visión
- 14.5° × 10.8°
- Enfoque
- Manual or Automatic
- Grabación de vídeo MPEG
- Yes
- Grabación y transmisión de vídeo
- Real-time non-radiometric streaming: RTP/MPEG4
- Imagen visual
- 3.2 MP from integrated visible camera
- JPG radiométrico
- Yes
- LCD en color
- 4″, 640 × 480 pixel rotatable, touchscreen LCD
- Modos de imagen
- IR image, visual image, High Sensitivity Mode (HSM)
- Número F de la cámara
- 1.59
- Paletas de colores
- Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC
- Paso del detector
- 30 µm
- Punto láser
- Yes
- Rango espectral
- 10.3 µm to 10.7 µm
- Refrigeración de sensor
- Stirling Microcooler (FLIR MC-3)
- Resolución de IR
- 320 × 240 pixels (76,800 pixels)
- Tipo de detector
- Focal plane array, cooled QWIP
- Vídeo IR radiométrico
- RTRR (.csq), Over UVC
- Visor ajustable
- Built-in, tiltable OLED, 800 × 480 pixels
- Zoom
- 1-8x continuous, digital zoom
MEDICIÓN Y ANÁLISIS
- Correcciones de medición
- Reflected temperature, distance, atmospheric transmission, humidity, external optics
- Cuadro de área
- 5 (min./max./avg.)
- Delta T
- Yes
- Grabación
- MultiREC Recording; Record multiple files automatically in customizable order
- Medidor puntual
- 10
- Perfil
- 1 live line (horiz. or vert.)
- Precisión
- ±1°C (±1.8°F) for temperature range (0°C to 100°C, 32°F to 212°F) or ±2% of reading for temperature range (>100°C, >212°F)
- Rango de temperatura
- -40°C to 500°C (-40°F to 932°F)
Available sub ranges:
-40°C to 50°C (-40°F to 122°F)
-20°C to 120°C (-4°F to 248°F)
80°C to 250°C (176°F to 482°F)
150°C to 350°C (302°F to 662°F)
250°C to 500°C (482°F to 932°F)
- Sensibilidad a los gases
- SF₆: <0.3 ppm x m (ΔT = 10°C, Distance = 1 m)
- Sensibilidad térmica
- <15 mK @ 30°C (86°F)
COMUNICACIÓN Y ALMACENAMIENTO DE DATOS
- Formato de archivo de imagen
- Standard JPEG, measurement data included. Infrared-only mode
- Interfaces de comunicación
- USB 2.0, Bluetooth via headset, Wi-Fi, HDMI
- Radio
- Operating frequency:
•Bluetooth + EDR: 2402–2480 MHz
•WLAN 2.4 GHz: 2412–2462 MHz
•WLAN 5 GHz: 5150-5250 MHz Note that frequency band 5150-5250 MHz is for indoor use only, see national regulations.
RF output (EIRP)
• Bluetooth + EDR: <10 dBm
•WLAN: <17 dBm
Antenna
•Integrated PIFA antenna (gain: maximum 2.6 dBi)
- Salida de vídeo
- HDMI, DVI
- Soporte de almacenamiento
- Removable SD card
GENERAL
- Anotaciones
- Voice: 60 seconds with Bluetooth on still images and video
Text: Text from predefined list or soft keyboard on touchscreen
Image Sketch: Yes, on infrared only
- Brújula
- Yes
- Contenido del paquete
- Infrared camera with lens, battery (2 pcs), battery charger, power supply including multi-plugs, hand strap, neck strap, lens cap, lens cap strap, memory card, HDMI-HDMI cable, USB cable, screwdriver TX20, knob screw (optional screw for the rear cover), printed documentation, hard transport case
- FLIR Inspection Route
- Enabled in the camera
- GPS [extraíble]
- Location data automatically added to every still image and first frame in video from built-in GPS
- Peso [lente y baterías incl.]
- 3 kg (6.18 lb)
- Puntero láser
- Class 2
- Servicios en la nube
- Via Wi-Fi; FLIR Ignite for direct, secure image uploading, organizing, storage, and sharing (required firmware available)
- Tamaño [L. × An. × Al.] con lente
- 251.6 mm × 164.5 mm × 170.9 mm (9.9 in × 6.48 in × 6.73 in)
- Tamaño del embalaje
- 400 × 190 × 510 mm (15.7 × 7.5 × 20.1 in)
INTERFAZ DE USUARIO
- Idiomas
- 21
ALIMENTACIÓN
- Tiempo de arranque
- Typically 7 min. at 25°C (77°F)
- Tiempo de carga
- 2.5 hours to 95% capacity, charging status indicated by LEDs
- Tiempo operativo de la batería
- >2.5 hours at 25°C (68°F) and typical use
- Tipo de batería
- Rechargeable Li-ion battery; 7.4 V, charged in camera or separate 2-bay charger
CARACTERÍSTICAS MEDIOAMBIENTALES Y CERTIFICACIONES
- Certificaciones
- RoHS: 2011/65/EU
WEEE: 2012/19/EU
RED: 2014/53/EU
EMC: ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 55032 (emission), EN 55035 (immunity), EN 61000-4-8 Level 5 (magnetic field), EN 61000-6-2, Immunity Industrial Environment, FCC 47 CFR part 15 B, class B (emission), ICES-003
- Golpes y vibraciones
- Shock: 25 g (IEC 60068-2-27); Vibration: 2 g (IEC 60068-2-6)
- Montaje
- UNC 1/4″-20
- Protección
- IP54 (IEC 60529)
- Rango de temperatura de almacenamiento
- –30°C to 60°C (–22°F to 140°F)
- Rango de temperatura operativa
- –20°C to 40°C (–4°F to 104°F)
ACCESORIOS
- Lente de enfoque motorizado de 14,5°, 8-11 µm (T300683)
- Lente de enfoque motorizado de 6°, 8-11 µm (T300678)
- Lente de enfoque motorizado FLIR de 24°, 8-11 µm (T300687)
- T911881ACC_camera_bag_and_harness
- Adaptador FLIR de 12 V para automoción, conector redondo
- Batería serie G (T300450ACC)
- Cargador de batería para serie G (T300571ACC)
- Power Supply for Battery Charger (T911633ACC)
- Cable USB 2.0 Tipo A – Tipo C 1,0 m Negro (T911940ACC)
- Estuche rígido para la serie G de FLIR (T300580ACC)
- Screwdriver TX20 (T911309ACC)
- Tapa del cuerpo de cámara (T131735ACC)
- Tapa delantera de lente, 80 mm (T131724ACC)
- Tapa delantera de lente, 92 mm (T131725ACC)
- Tapa trasera de lente (T131726ACC)
- Tarjeta de memoria SD de 16 GB (T911975ACC)
- Correa de cuello (T131758ACC)
- Correa de mano (T131757ACC)
