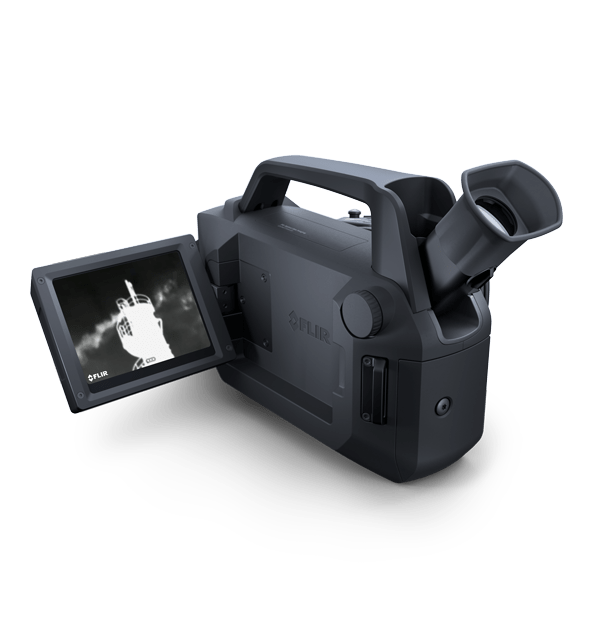

FLIR G304 - Cámara para la detección de fugas de refrigerante
Disponible con lente de 14,5º o 24°
La FLIR G304 es una innovadora cámara de imagen óptica de gases (OGI) que se utiliza para detectar posibles hidrofluorocarburos, refrigerantes y otros gases industriales en instalaciones de producción y plantas químicas. Los gases refrigerantes son potencialmente tóxicos, perjudiciales para el medio ambiente y están fuertemente regulados. Con la G304 portátil y sin contacto, puede escanear de forma segura y eficaz grandes áreas sin interferir, apagar o interrumpir las operaciones de almacenamiento y refrigeración a gran escala.
VISUALIZACIÓN DE GASES SUPERIOR
La G304 utiliza el Modo de Alta Sensibilidad (HSM) patentado por FLIR, que hace que las fugas destaquen con mayor claridad al tiempo que le permite escanear eficientemente miles de componentes y medir con precisión temperaturas de -40°C a 500°C
REGISTRE Y NOTIFIQUE LOS HALLAZGOS DE FORMA EFICIENTE
Wi-Fi y Bluetooth® integrados que le permiten conectarse a smartphones o tabletas y editar y almacenar imágenes en la nube sin esfuerzo, o transferir archivos de forma inalámbrica mediante el servicio en la nube FLIR Ignite™ incluido
ERGONÓMICA PARA UN MANEJO CÓMODO
Opere e interactúe cómodamente con su G304 gracias a su pantalla táctil LCD giratoria de 10,16 cm (4 pulgadas), que le permite ver los objetivos desde cualquier dirección
ESPECIFICACIONES FLIR G304
- Resolución de IR
- 320 × 240 (76,800 pixels)
- Paso del detector
- 30 μm
- Precisión
- ±1°C (±1.8°F) for temperature range 0°C to 100°C (32°F to 212°F) or ±2% of reading for temperature range >100°C (>212°F)
- Rango espectral
- 8.0 µm to 8.6 µm
GENERACIÓN DE IMÁGENES Y ÓPTICA
- Análisis de imágenes
- 10 spots, 5 boxes with max/min/average, 1 line (horizontal or vertical), measurement corrections
- Campo de visión
- 14.5° × 10.8°, 23 mm (0.89 in)
- Enfoque
- Auto & Manual
- Grabación de vídeo MPEG
- Yes
- Grabación y transmisión de vídeo
- H.264 to memory card
- JPG radiométrico
- Yes
- LCD en color
- 4″, 640 × 480 pixel rotatable, touchscreen LCD
- Modos de imagen
- IR image, visual image, high sensitivity mode (HSM), noise reduction filter
- Número F de la cámara
- 1.59
- Paletas de colores
- Arctic, White hot, Black hot, Iron, Lava, Rainbow, Rainbow HC
- Paso del detector
- 30 μm
- Punto láser
- Yes
- Rango espectral
- 8.0 µm to 8.6 µm
- Refrigeración de sensor
- Stirling Microcooler (FLIR MC-3)
- Resolución de IR
- 320 × 240 (76,800 pixels)
- Tipo de detector
- Focal plane array (FPA), cooled QWIP
- Vídeo IR radiométrico
- RTRR (.csq), Over UVC
- Visor ajustable
- Built-in, tiltable OLED, 800 × 480 pixels
- Visualización en cámara
- Widescreen 800 × 480 pixel LCD, Tiltable 800 × 480 pixel OLED viewfinder
- Zoom
- 1 – 8× continuous, digital zoom
MEDICIÓN Y ANÁLISIS
- Correcciones de medición
- Reflected temperature, distance, atmospheric transmission, humidity, external optics
- Cuadro de área
- 5 (min./max./avg.)
- Delta T
- Yes
- Grabación
- MultiREC Recording; Record multiple files automatically in customizable order
- Medidor puntual
- 10
- Perfil
- 1 live line (horiz. or vert.)
- Precisión
- ±1°C (±1.8°F) for temperature range 0°C to 100°C (32°F to 212°F) or ±2% of reading for temperature range >100°C (>212°F)
- Rango de temperatura
- -20°C to 250°C (-4°F to 482°F)
-20°C to 50°C (-4°F to 122°F)
5°C to 100°C (41°F to 212°F)
50°C to 150°C (122°F to 302°F)
100°C to 200°C (212°F to 482°F)
- Sensibilidad térmica
- <15 mK @ 30°C (86°F)
COMUNICACIÓN Y ALMACENAMIENTO DE DATOS
- Formato de archivo de imagen
- Standard JPEG, measurement data included. Infrared-only mode
- Interfaces de comunicación
- USB 2.0, Bluetooth via headset, Wi-Fi, HDMI
- Radio
- Operating frequency:
•Bluetooth + EDR: 2402–2480 MHz
•WLAN 2.4 GHz: 2412–2462 MHz
•WLAN 5 GHz: 5150-5250 MHz Note that frequency band 5150-5250 MHz is for indoor use only, see national regulations.
RF output (EIRP)
• Bluetooth + EDR: <10 dBm
•WLAN: <17 dBm
Antenna
•Integrated PIFA antenna (gain: maximum 2.6 dBi)
- Salida de vídeo
- HDMI, DVI
- Soporte de almacenamiento
- Removable SD card
GENERAL
- Anotaciones
- Voice: 60 seconds with Bluetooth on still images and video
Text: Text from predefined list or soft keyboard on touchscreen
Image Sketch: Yes, on infrared only
- Brújula
- Yes
- Contenido del paquete
- Infrared camera with lens, battery (2 pcs), battery charger, power supply including multi-plugs, hand strap, neck strap, lens cap, lens cap strap, memory card, HDMI-HDMI cable, USB cable, screwdriver TX20, knob screw (optional screw for the rear cover), printed documentation, hard transport case
- FLIR Inspection Route
- Enabled in the camera
- GPS [extraíble]
- Location data automatically added to every still image and first frame in video from built-in GPS
- Peso [lente y baterías incl.]
- 3 kg (6.18 lb)
- Puntero láser
- Class 2
- Servicios en la nube
- Via Wi-Fi; FLIR Ignite for direct, secure image uploading, organizing, storage, and sharing (required firmware available)
- Tamaño [L. × An. × Al.] con lente
- 251.6 mm × 164.5 mm × 170.9 mm (9.9 in × 6.48 in × 6.73 in)
- Tamaño del embalaje
- 400 × 190 × 510 mm (15.7 × 7.5 × 20.1 in.)
INTERFAZ DE USUARIO
- Idiomas
- 21
ALIMENTACIÓN
- Tiempo de arranque
- Typically 7 min. at 25°C (77°F)
- Tiempo de carga
- 2.5 hours to 95% capacity, charging status indicated by LEDs
- Tiempo operativo de la batería
- >2.5 hours at 25°C (68°F) and typical use
- Tipo de batería
- Rechargeable Li-ion battery; 7.4 V, charged in camera or separate 2-bay charger
CARACTERÍSTICAS MEDIOAMBIENTALES Y CERTIFICACIONES
- Certificaciones
- RoHS: 2011/65/EU
WEEE: 2012/19/EU
RED: 2014/53/EU
EMC: ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 55032 (emission), EN 55035 (immunity), EN 61000-4-8 Level 5 (magnetic field), EN 61000-6-2, Immunity Industrial Environment, FCC 47 CFR part 15 B, class B (emission), ICES-003
- Golpes y vibraciones
- Shock: 25 g (IEC 60068-2-27); Vibration: 2 g (IEC 60068-2-6)
- Montaje
- UNC ¼”-20
- Protección
- IP54 (IEC 60529)
- Rango de temperatura de almacenamiento
- -30°C to 60°C (-22°F to 140°F)
- Rango de temperatura operativa
- -20°C to 50°C (-4°F to 122°F)
ACCESORIOS
- Lente de enfoque motorizado de 14,5°, 8-11 µm (T300683)
- Lente de enfoque motorizado de 6°, 8-11 µm (T300678)
- Lente de enfoque motorizado FLIR de 24°, 8-11 µm (T300687)
- T911881ACC_camera_bag_and_harness
- Adaptador FLIR de 12 V para automoción, conector redondo
- Batería serie G (T300450ACC)
- Cargador de batería para serie G (T300571ACC)
- Power Supply for Battery Charger (T911633ACC)
- Cable USB 2.0 Tipo A – Tipo C 1,0 m Negro (T911940ACC)
- Estuche rígido para la serie G de FLIR (T300580ACC)
- Screwdriver TX20 (T911309ACC)
- Tapa del cuerpo de cámara (T131735ACC)
- Tapa delantera de lente, 80 mm (T131724ACC)
- Tapa delantera de lente, 92 mm (T131725ACC)
- Tapa trasera de lente (T131726ACC)
- Tarjeta de memoria SD de 16 GB (T911975ACC)
- Correa de cuello (T131758ACC)
- Correa de mano (T131757ACC)
