Descripción
HIKMICRO QX610

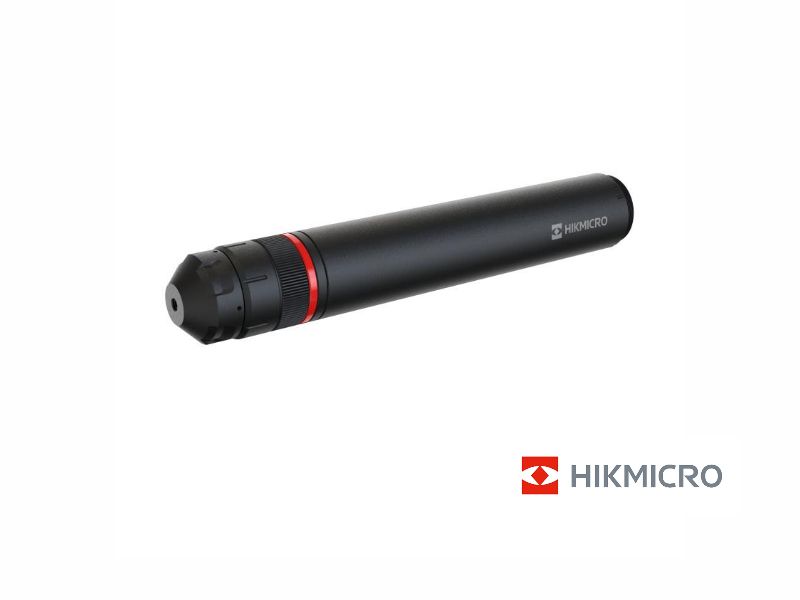

La HIKMICRO QX610 es una cámara termográfica de red tipo box diseñada para la inspección y la monitorización continua del interior de hornos industriales. Integra un detector de microbolómetro de óxido de vanadio no refrigerado de 640 x 512 píxeles y 12 μm, con una sensibilidad térmica (NETD) ≤ 35 mK, y una lente de 4 mm que ofrece un campo de visión de 100° × 80,3°. Mide temperaturas de objeto en dos rangos, de 0 °C a 800 °C y de 300 °C a 2000 °C, con una precisión de ±2 % (temperatura ambiente de 18 °C a 25 °C) para objetos entre 100 °C y 2000 °C.
Está indicada para aplicaciones de fundición, petroquímica y producción de cemento. Su cuerpo cilíndrico de φ41 × 256,2 mm con protección IP67 se alimenta a 10-30 V CC con un consumo máximo de 4 W, y ofrece Ethernet Gigabit, RS-485 con Modbus, entrada y salida de alarma, salida analógica CVBS y transmisión de la matriz térmica completa de 640 × 512 a 50 fps mediante RTSP, ISAPI y SDK.
Características principales
- Medición hasta 2000 °C: Dos rangos de temperatura de objeto: de 0 °C a 800 °C y de 300 °C a 2000 °C, con una precisión de ±2 % (ambiente de 18 °C a 25 °C) o ±3 % (ambiente de 25 °C a 50 °C) para objetos entre 100 °C y 2000 °C.
- Gran angular de 100° para el interior del horno: Lente de 4 mm a F2.5 con un campo de visión de 100° × 80,3° (H × V), un IFOV de 3 mrad y una distancia mínima de enfoque de 0,5 m.
- Detector VOx de 640 x 512 píxeles: Microbolómetro de óxido de vanadio no refrigerado con píxel de 12 μm, NETD ≤ 35 mK y una frecuencia de imagen térmica de 50 fps.
- Análisis y alarmas configurables: Seguimiento en tiempo real de los puntos caliente y frío, hasta 10 puntos, 1 línea y 10 áreas definidos por el usuario, y alarma de color (isoterma) por encima, entre o por debajo de unos umbrales.
- Datos radiométricos para la integración: Transmite en tiempo real la matriz de datos termográficos de pantalla completa (16 o 32 bits, 640 × 512) mediante RTSP, ISAPI y SDK, además de los datos YUV en bruto y metadatos continuos de las reglas de medición.
- Diseño compacto y robusto: Cuerpo de φ41 × 256,2 mm y aprox. 1133 g con protección IP67, alimentación de 10-30 V CC y consumo máximo de 4 W.
Aplicaciones habituales
- Inspección continua del interior de hornos en fundición y siderurgia
- Hornos rotativos de cemento
- Procesos petroquímicos a alta temperatura
Compatibilidad Se configura y visualiza con el software HIKMICRO Studio o desde el navegador, y se integra en sistemas de terceros mediante RTSP, ISAPI, SDK y RS-485 con Modbus.
Ref. HM-TD2A68H1-4X/Q
