FLIR G300a - Câmara fixa de deteção de gás OGI

Descrição

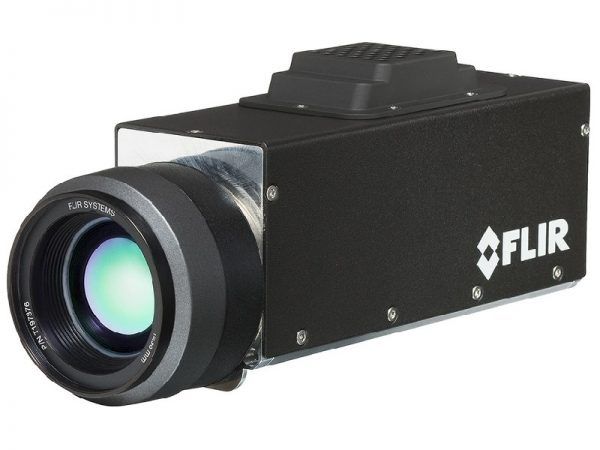

Câmara de imagem térmica para deteção de gás

FLIR G300a para integração

A câmara termográfica FLIR G300a FLIR Optical Gas Imaging (OGI) é um dispositivo robusto concebido para monitorizar potenciais fugas de gás. A câmara funciona permanentemente através da inspeção do invólucro. Graças à tecnologia FLIR OGI, a G300a é capaz de visualizar nuvens de gás - as fugas - de compostos orgânicos voláteis. O equipamento é especialmente adequado para instalações como refinarias, plataformas petrolíferas e fábricas de processamento de gás natural.

Conectividade para os seus projectos

A câmara de deteção de gás térmico FLIR G300a tem duas opções de interface de comunicação: controlar o dispositivo através de Ethernet e de vários protocolos TCP/IP ou adquirir o sinal de saída em HDMI.

Elevada capacidade de deteção

A câmara FLIR G300a OGI possui um detetor refrigerado de 320 x 240 pixels com uma elevada sensibilidade térmica, que detecta até as mais pequenas fugas de gás.

Versatilidade na deteção de gases

A câmara termográfica FLIR G300a foi concebida para detetar fugas de vários gases: benzeno, etanol, etilbenzeno, heptano, hexano, isopreno, metanol, MEK, MIBK, octano, pentano, 1-penteno, tolueno, xileno, butano, etano, metano, propano, etileno e propileno.

Ref. 71502-0101, 71502-0102

O que é FLIR OGI?

Antes e depois da reparação da válvula, como visto pelo FLIR OGI

Especificações técnicas

Dados ópticos e de imagem (para lentes de 24°)
Resolução IR	320 × 240 pixéis
Sensibilidade térmica/NETD	<15 mK @ +30°C (+86°F)
Campo de visão (FOV)	24° × 18°
Distância mínima de focagem	0,3 m (1,0 ft.)
Distância focal	23 mm (0,89 in.)
Número F	1.5
Foco	Automático utilizando o FLIR SDK, ou manual
Zoom	1-8× contínuo, zoom digital
Melhoria da imagem digital	Filtro de redução de ruído, modo de alta sensibilidade (HSM)

Dados do detetor
Tipo de detetor	Matriz de plano focal (FPA), InSb arrefecido
Gama espetral	3,2-3,4 µm
Arrefecimento do sensor	Microcooler Stirling (FLIR MC-3)
MTBF	2 anos ou 15.000 horas (o que for maior), para uma câmara a funcionar 24 horas por dia, 7 dias por semana, a +20°C (+68°F)
Detecta os seguintes gases	Benzeno, etanol, etilbenzeno, heptano, hexano, isopreno, metanol, metiletilcetona, MIBK, octano, pentano, 1-penteno, tolueno, m-xileno, etano, butano, metano, propano, etileno, propileno

Eletrónica e débito de dados
Velocidade de fotogramas total	60 Hz

Apresentação da imagem
Ajuste automático da imagem	Contínua/manual; linear ou baseada em histogramas
Ajuste manual da imagem	Nível/span

Modos de apresentação de imagens
Modos de imagem	Imagem IR, modo de alta sensibilidade (HSM)

Gamas de temperatura
Gama de temperaturas	-20°C a +350°C (-4°F a +662°F)

Transmissão de vídeo
Transmissão de vídeo IR não radiométrica	RTP/MPEG4

Interfaces de comunicação de dados
Interfaces	HDMI Ethernet

USB
USB	Controlo e imagem
USB, padrão	2.0 de alta velocidade
USB, tipo de conetor	micro USB
USB, comunicação	Classe de vídeo baseada em socket TCP/IP, Microsoft RNDIS ou/e USB
USB, transmissão de vídeo	640 × 480 pixéis a 30 Hz (utilizando a classe de vídeo USB)
USB, transmissão de imagens	16-bit 320 × 240 a 30 Hz (utilizando a classe de vídeo USB)
USB, protocolos	TCP, UDP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, DHCP

Ethernet
Ethernet	Controlo, resultado e imagem
Ethernet, tipo	100 Mbps
Ethernet, padrão	IEEE 802.3
Ethernet, tipo de conetor	RJ-45
Ethernet, comunicação	Baseado em socket TCP/IP proprietário da FLIR
Ethernet, transmissão de vídeo	640 × 480 píxeis até 15 Hz MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5
Ethernet, transmissão de imagens	16-bit 320 × 240 pixéis até 10 Hz
Ethernet, protocolos	TCP, UDP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, DHCP, MDNS (Bonjour), SMB/CIFS

Vídeo composto
Vídeo	Saída de vídeo digital (imagem)

Sistema elétrico
Funcionamento em corrente contínua	10-28 V DC, protegido contra polaridade
Potência	Potência máxima de arrefecimento @12 V: 13 W Estado estável a 12 V: 9 W
Tempo de arranque	Normalmente 7 min. a 25°C (+77°F)

Dados ambientais
Gama de temperaturas de funcionamento	-20°C a +50°C (-4°F a +122°F)
Gama de temperaturas de armazenamento	-30°C a +60°C (-22°F a +140°F)
Humidade (funcionamento e armazenamento)	IEC 68-2-30/24 h 95% de humidade relativa +25°C a +40°C (+77°F a +104°F) (2 ciclos)
Directivas	Diretiva de baixa tensão: 2006/95/CE EMC: 2004/108/EC RoHS: 2002/95/CE WEEE: 2002/96/EC
EMC	EN61000-6-4 (Emissão) EN61000-6-2 (Imunidade) FCC 47 CFR Parte 15 classe A (Emissão) EN 61 000-4-8, L5
Choque	25 g (IEC 60068-2-27)
Vibração	2 g (IEC 60068-2-6)

Dados físicos
Peso	1,4 kg (3,1 lb.), incl. lente de 24°
Dimensões das câmaras, incluindo a objetiva (C × L × A)	242 × 80 × 105 mm (9,5 × 3,1 × 4,1 pol.), incl. lente de 24
Material da caixa	Alumínio

Informações de envio
Embalagem, tipo	Caixa de cartão
Lista de conteúdos	Câmara de infravermelhos Cabo Ethernet FLIR ThermoVision SDK (apenas licença) CD-ROM do FLIR VideoReport Tampa da lente Alimentação eléctrica Documentação impressa Cabo USB Cabo de vídeo
Embalagem, peso
Embalagem, tamanho
EAN-13	7332558008416
UPC-12	845188008765
País de origem	Suécia
