Descrição

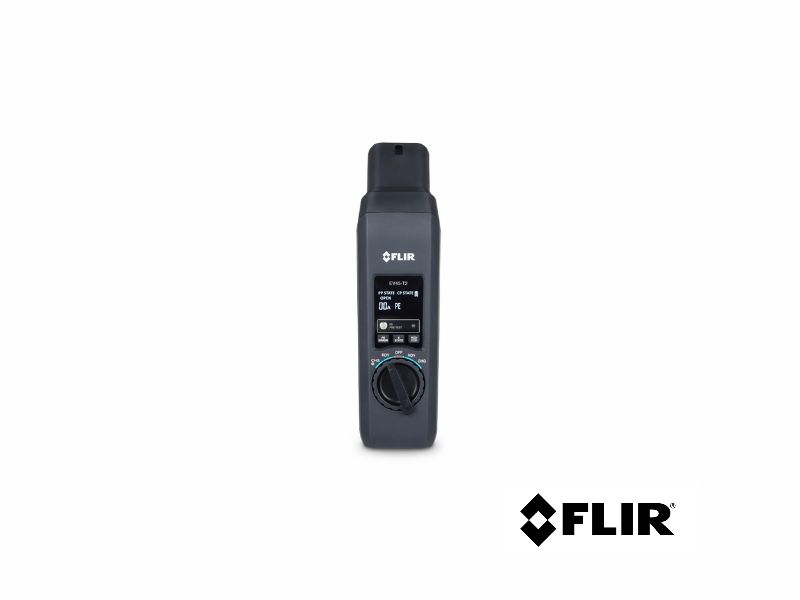

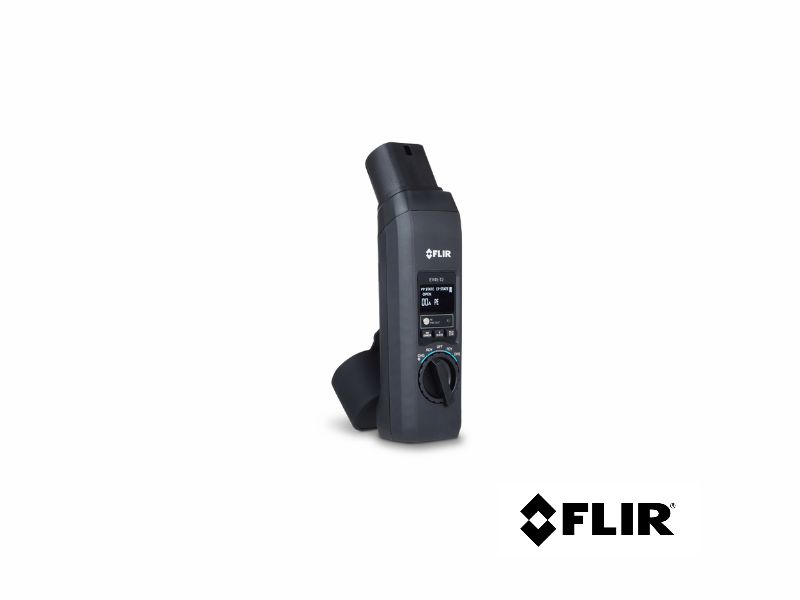

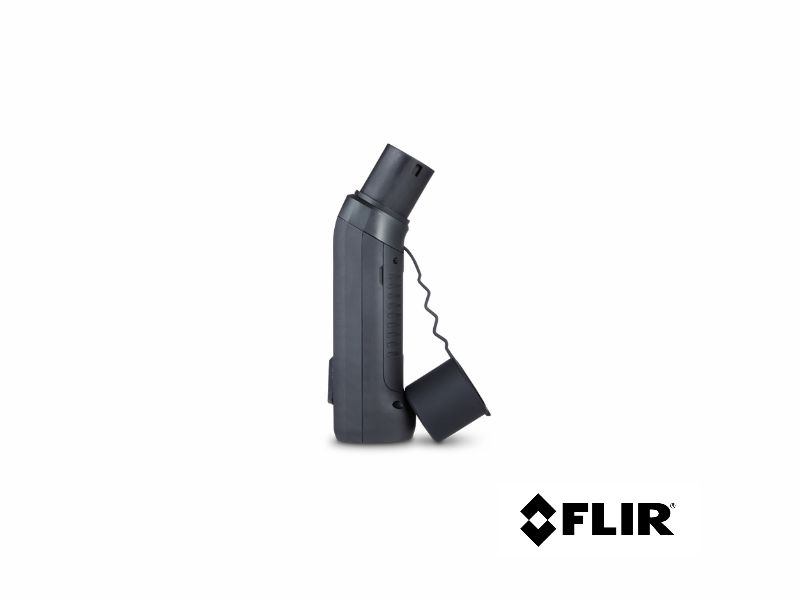

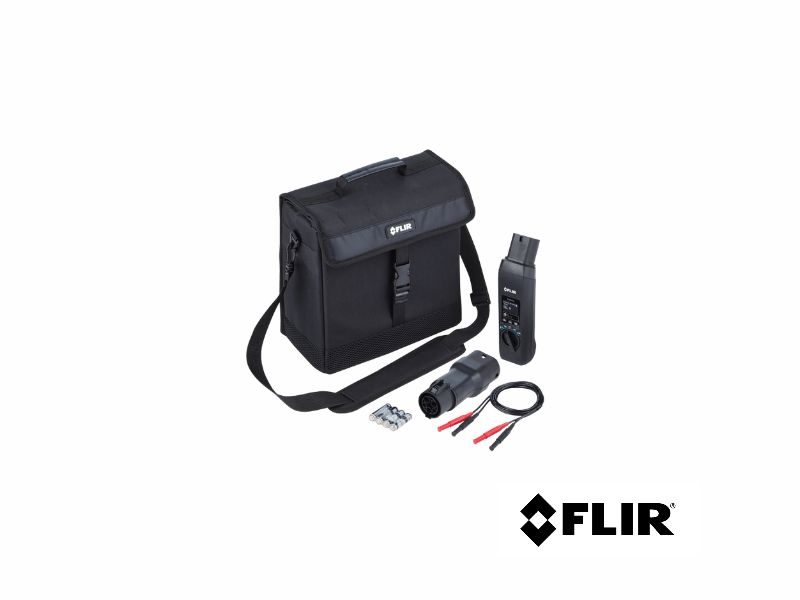

Adaptador de teste para carregadores FLIR EV45-T2
O adaptador de teste FLIR EV45-T2 serve para verificar estações de carregamento de veículos elétricos em corrente alternada com conector Tipo 2 (IEC 62196-2), as mais comuns na Europa, tanto em instalações domésticas como comerciais. Inclui um conversor para Tipo 1 (SAE J1772).
Verifica o condutor de proteção (PE) e a cablagem, simula os estados da luz indicadora de controlo (CP), indica a corrente máxima que o cabo suporta (PP) e testa o disparo do diferencial (RCD/CCID). Com um multímetro FLIR DM286, mede ainda a tensão e a frequência da carga, e com o FLIR IM75-2 permite testar o isolamento do cabo.
Principais características
- Teste preliminar de PE: indicação «Pass/Fault» com sensor tátil.
- Simulação dos estados CP A, B, C, D e E, bem como de erros de CP e PE.
- Indicação do estado PP: aberto, 13, 20, 32 e 63 A.
- Teste de disparo do RCD/CCID.
- Indicação das fases L1, L2 e L3.
- Terminais de medição L1, L2, L3, PE e N para multímetro ou testador de isolamento.
- Autonomia aproximada de 100 horas com 4 pilhas alcalinas AA.
Aplicações habituais
- Implantação de pontos de recarga públicos e privados
- Manutenção periódica das estações de carregamento
- Diagnóstico e reparação de avarias em equipamentos EVSE
- Verificação da segurança elétrica do ponto de carregamento
Compatibilidade
Para estações de carregamento de corrente alternada com conector Tipo 2 (IEC 62196-2) e, com o conversor incluído, Tipo 1 (SAE J1772). Saídas de medição para o multímetro FLIR DM286 e o testador de isolamento FLIR IM75-2.
REF: EV45-T2
